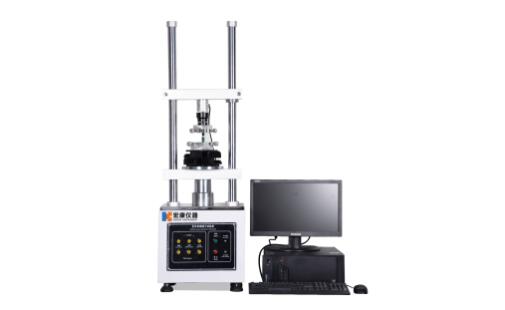

全自动插拔力试验机
全自动插拔力试验机连接器整排插拔测试,连接器弹孔插拔测试,连接器插拔寿命测试,连接器单PIN与塑胶保持力测试,连接器Normal Force测试,连接器弹片压缩测试,连接器动态阻抗测试,各种拉、压力测试

型号:HK-ZDCB-1220S

时间:2024-11-26

访问量:9791

Update time:[2024-03-20]
特色 参数 配件

全自动插拔力试验机设备用途:

适用于各种连接器之插入力及拔出力测试,提供各种连接器专用夹具及自动求心装置,将得到完全准确的插拔力结果。本机搭配动态阻抗测试系统,可在测试插拔力同导测试动态阻抗并绘制「荷重-行程-阻抗曲线图」。采用Windows中文视窗程序设定,操作简便,自动存储测试数据(荷重-行程曲线、荷重衰减寿命曲线、测试结果),且所有测试条件可存储。

、功能介绍:

连接器整排插拔测试

连接器弹孔插拔测试

连接器插拔寿命测试

连接器单PIN与塑胶保持力测试

连接器Normal Force测试

连接器弹片压缩测试

连接器动态阻抗测试

各种拉、压力测试

设备构成:

测试机本体,电脑、显示器、打印机,荷重元(502052kg选一个)

大型X-Y移动台,整排插拔用自动求心装置(多功能夹治具),单孔插曲拔自动求心装置(单支圆夹治具

购配件:

1.铣沟机(易变形连接器专用治具)

2.pin于塑胶保持力专用夹具

3.架高治具(线材出线专用)

4.动态阻抗测试。

技术参数:

号:

HK-ZDCB-1220S

产品名称:

全自动插拔力试验机

容量选择:

5,10,20,50,100kgf

单位切换:

kgf,N,Lb,gf

荷重分解度:

1/250,000

荷重精度:

±0.5%

荷重最小显示:

0.01gf,

位移最小显示:

0.01mm

测试速度:

0.01~100mm/min

速度精度:

±0.5%

马达:

AC伺服马达

机台尺寸:

360x270x950mm

重量:

70kg

电源:

品牌计算机一套+印表机+电脑桌

马达:

AC220V


六、日常维护
1、要保持清洁;
2、每次试验后试台下降,活塞不落到油缸底上,稍留一点距离,以利下次使用;
3、不得带电拆装电器,否则易损坏电子原件;
4、外壳应可靠接地;
5、由了解结构的专业人员进行拆装;
6、试验时应避免断续操作,否则将影响设备使用寿命;尽可能一次操作到位,减少点动次数;
7、各部应经常擦拭干净,雨季期间更应注意擦拭,不用时用防尘罩罩起以防止尘土侵入;
8、试验暂停时应将油泵电动机关闭
9、在开机前应按规定的润滑部位和润滑方法进行润滑;
10、不允许用小直径的工具弯曲直径大的钢筋;
11、测力计上所有活门不应打开放置,以免尘土进入内部,影响测量机构的灵敏性能;
12、使用的电源为AC200V,长期停用时,应在工作表面涂上防锈油,并存放于干燥的地方。
