型号：HK-DLG-CP
时间：2024-11-26
访问量：12517

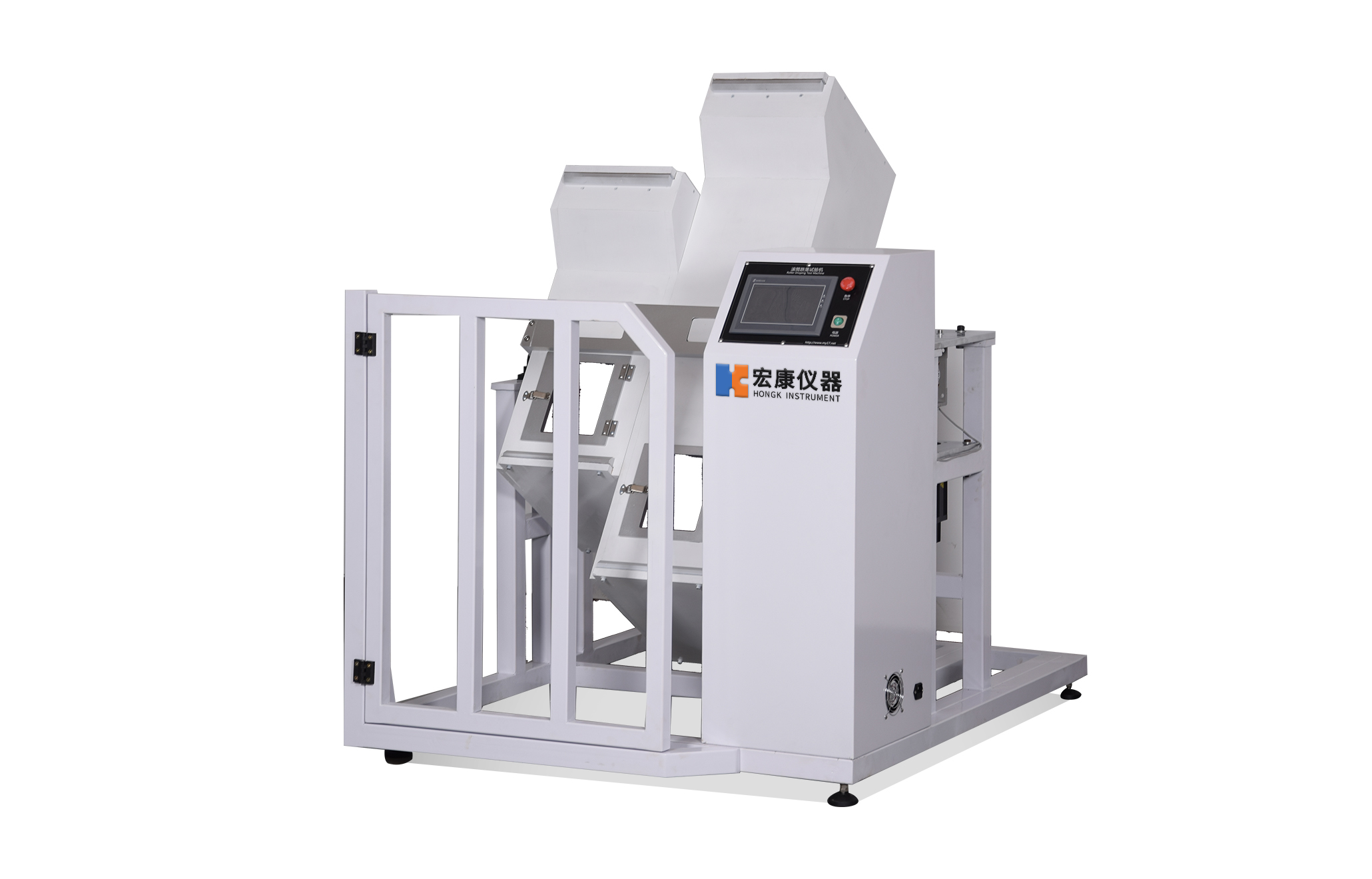

一、滚筒跌落试验机用途:
本机台适用于手机等类似产品的翻滚跌落实验，具有8位数显计数之功能。
适用于移动电话.手机电池.PDA.电子辞典.CD.MP3等各种小型轻量之可携式电子产品以及连接器.遥控器,适配器等产品进行连续回转（下落）实验，至规定次数达到后，调查所造成损坏状况。
二、适用标准:
测试设备满足国际标准JISC60068-2-32 IEC60068-2-32测试条件；滚筒制作工艺满足GB/T2423.8-1995附录标准。
三、特点：
1测试样品应跌落在厚度为15mm木板衬垫3mm钢板的平滑,坚硬,牢固的试验表面上；
2要求框架和门把手是铝合金型材,稳固,不能摇晃,型材门把手光滑,各连接绞链与框架同色,性能佳,安全可靠；
3滚筒表面烤漆处理,乳白色,机身及滚筒表面贴安全标识.滚筒各有一个带盖的透明窗,用连接绞链固定,带锁扣式装置,可自由开启,闭合,但翻滚过程中玻璃窗不能任意开启；
4控制面板及周围区域与滚筒表面处理一致,采用烤漆处理,乳白色；
5控制面板上带紧急制动按扭；
6调速电机控制运动状态,保证在任意位置停下来；
7试验速度5-20次/min，并且可在任何一次落下时暂停，以确认损伤情况；
8滚筒测试高度500mmor1000mm；
9试验次数:1~99999999次(可设定)LCD显示，带掉电记忆功能，当达到设定次数自动停止；
10．优势:可写入式设定测试次数,测试速度,显示已测试次数,到达设定次数自动停机;并具有安全门护锁(开门测试停止)
四、技术参数:
1,实验速度：5~20次/分钟
2,滚筒测试高度：0.5M+1.0M
3,滚筒实验仓数：２个
4,计数：8位触屏显示计数器（1~99999999）
5,实验品zui大重量：5kg
6,电源：1∮，AC220V/380V
7,外形尺寸：W1300*H1520*D1700（mm）
8,重量：（约）200kg
五、基本配置:
1,机台本体：1台(外箱采用名名铝合金型材和板金烤漆(乳白色)滚筒2个1.0M和0.5M各一个表面为乳白色烤漆
2,卧式变频减速马达和中国台湾变频器：各1台（中国台湾CTJ）
3,橡胶压块：４块
4,底版木垫：４块
5,齿轮链条：各1条
6,玻璃门：4套 (其中外箱装2套滚筒装2套)
7控制器:5.7寸液晶触摸屏、三菱PLC程式控制器
8,控制软件，电路：宏康开发
滚筒跌落试验机的操作规范
1.每次测试完毕,须把跌落臂落下,以免长时间复位的跌落臂把弹簧拉变形，影响测试效果，每次跌落前请先复位置电机停止转动后方可按跌落键;
2.新机到厂安装完成后，须在滑动圆杆处加适当低浓度机油，严禁加入防锈油或高浓度机油及积压种带有腐蚀性油类)。
3.如果上油处时间长了有过多灰尘请将机器降到低部，擦试完以前的机油，再重机上油;
4.跌落机属冲击力机械性设备，新机使用过于500次以上时，须把各螺丝紧固一以，以免发生故障
5.升降轴及链条需定期加润滑油。
6.齿轮减速箱每半年换输油一次。
7.非工作时应切断所有电源，保证升降轴的清洁。
8.非操作人员不得任意操作本机。
工作过程中需要注意的问题：
1、应安装在相对平稳、无振动和摆动的地方，这对试验的准确性有重要影响。
2、不能放置在阳光直射的地方，环境更加安全。
3、仪器不应放置在高温、多尘、潮湿的地方。这样的环境可能会导致仪器发生无形的变化，从而影响测试的程度。
4、提供给仪器的交流电压要相对稳定，接地情况要好，以保证使用安全。
5、在清洗仪器的过程中，严禁使用一些强溶剂进行清洗，因为这可能会影响试验机部件的完整性。
6、不要将水和杂物注入试验机内，以免损坏电器元件和触电。
7、仪器显示的拆卸和调整只能由计量部和本公司批准的单位承担，其他人员不得擅自拆卸和修理。
