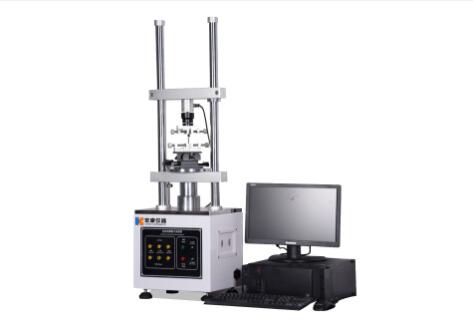

一、伺服控制全自动插拔力试验机设备用途:
适用于各种连接器之插入力及拔出力测试,提供各种连接器专用夹具及自动求心装置,将得到完全准确的插拔力结果。
采用Windows中文视窗程序设定，操作简便，自动存储测试数据（荷重－行程曲线、荷重衰减寿命曲线、测试结果），且所有测试条件可存储。
二、功能介绍：
连接器整排插拔测试,连接器弹孔插拔测试,连接器插拔寿命测试,连接器单PIN与塑胶保持力测试,连接器Normal Force测试,连接器弹片压缩测试,连接器动态阻抗测试,各种拉、压力测试
三、设备构成:
测试机本体,电脑、显示器、打印机,荷重元（50、20、5、2kg选一个）
大型X-Y移动台,整排插拔用自动求心装置（多功能夹治具）,单孔插曲拔自动求心装置（单支圆夹治具
四、选购配件:
1.铣沟机（易变形连接器专用治具）
2.单pin于塑胶保持力专用夹具
3.架高治具（线材出线专用）
4.动态阻抗测试。
五、技术参数:
|
型 号： |
HK-ZDCB-1220S |
|
产品名称： |
|
|
容量选择： |
5,10,20,50,100kgf |
|
单位切换： |
kgf,N,Lb,gf |
|
荷重分解度： |
1/250,000 |
|
荷重精度： |
±0.5% |
|
荷重最小显示： |
0.01gf |
|
位移最小显示： |
0.01mm |
|
测试速度： |
0.01~100mm/min |
|
速度精度： |
±0.5% |
|
马达： |
AC伺服马达 |
|
机台尺寸： |
360x270x950mm |
|
重量： |
70kg |
|
电源： |
品牌计算机一套+印表机+电脑桌 |
|
马达： |
AC220V 或指定 |
插拔力试验机的试验操作步骤：
1、被测试的公母端产品被固定在固定夹具上。
1.1、待测试的导通寿命产品将引线与设备后面的红色和黑色夹子连接起来。
1.2、调整偏心轮，并根据产品大小和插头和拉杆调整公母产品的插头和拉杆行程。
1.3、调整主夹具的上下高度，使公端产品完全适合插拔。
2、设置方法如下：按右键盘中的SET键，插入单元设置测试参数设置，输入单元设置，单元为KG，单元为N，按确定键确认；插入次数：按退出键返回，然后输入插入号设置，输入插入号以确定设置：按下退出键返回，然后输入开关，输入次数，开关功能，无能源辅助材料，按OK键确认。
3、当产品被插入和插入时，产品被打开一次，接口左上角的计数器被计数一次，计数在不打开时自动停止，并显示强度值。
4、测试速度调整：右下角面板上的速度旋钮(左转减小，右转增加)，界面左上旋转速度有数字显示。
5、完成上述所有步骤的调试后，用手打开偏心电路进行预试，如无例外，打开自动插头拉力测试仪控制板上的红色电源开关，按下开始按钮开始测试。如果测试中有异常，可以按红色停止按钮停止。
