型号：HK-ZDCB-1220S
时间：2024-11-13
访问量：5056

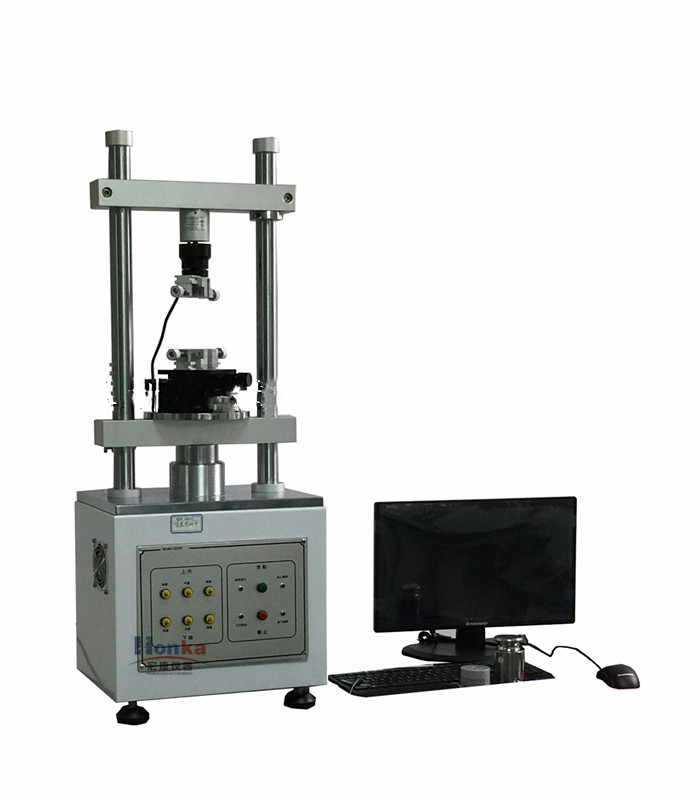

一，电脑全自动插拔力试验机产品概述：
解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。
本机器适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）
二，测试项目：
★连接器单孔插拔试验 ★连接器整排插拔试验
★连接器插拔寿命试验 ★连接器单Pin与塑胶保持力试验
★连接器NORMAL FORCE测试 ★一般压缩，拉伸破坏试验
★可同时与接触阻抗机连线（选购）
三，特点：
可打印储存图形（插拔位移曲线图，寿命曲线图，检查报表）
测试资料储存于硬盘（每一笔资料皆可储存，不限次数）
测试条件皆件由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）
检验报表抬头内容可随时修改（中英文皆可）
检验报表可转档至EXCEL.ACCESS做编辑
四，规格：
规 定 最 大 荷 重：50、20、10、5、2Kg（任选1个）
最 小 分 解 度：0.01
最 大 测 定 高 度：150mm
最 小 微 调 距 离：0.01mm
测 定 速 度 范 围：0-300mm/min
X.Y 轴移 动范 围：0-75mm
传 动 机 构：滚珠螺杆
驱 动 马 达：伺服马达
外 观 尺 寸：400*300*1000mm
重 量：75Kg（机台）
电 源：AC220V
故障排除方法：
1、打开电源开关，电源开关指示灯未亮，有可能是因为电源未输入、或者是保险管烧毁，请电工检查修复供电线路，更换相同容量之保险管。
2、如果机台在运转时有较大异常噪音，应该是链条破损或断裂，马达出现故障，需要更换相同规格之皮带，请联络厂家处理。
3、如果计算机速度已设定，但控制面板上并未改变，可能是COM1连接线脱落，检查是否连接妥当。
4、如果机台不能控制上升或下降，可能是CN1连接线脱落，检查是否连接妥当。
5、如果机台横杆已到达上限或下限安全螺丝，但不能停止马达，可能是接头松脱或微动开关卡住导致故障，需重新检查连接，更换微动开关。
6、如果打开电源没有显示，说明没有接通电源或电源指示灯损坏，若电源指示灯损坏，须更换。
7、若电源端子没有电源输出请检查电源线或通电插座。
8、如果接通电源，电源指示灯有指示，按测试键机器不工作，请检查继电器是否有掉线或断线，若有掉线或断线请及时接好，若无掉线或断线情况说明继电器损坏须更换。
9、如果电源指示灯亮，力值器无显示，说明力值器已损坏，须更换力值器。
