型号：HK-GW-180
时间：2024-11-13
访问量：3445
1、设备参数
1.1.设备名称 热滥用试验箱
1.2.设备型号 HK-GW-180
1.3.符合标准 GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》标准要求：将电池按照规定的试验方法充满电后，将电池放入箱中。以（5±2）℃/min的温升速率进行升温，当箱内温度达到130℃±2℃后恒温，并持续30min。
接收标准：电池应不起火、不爆炸。

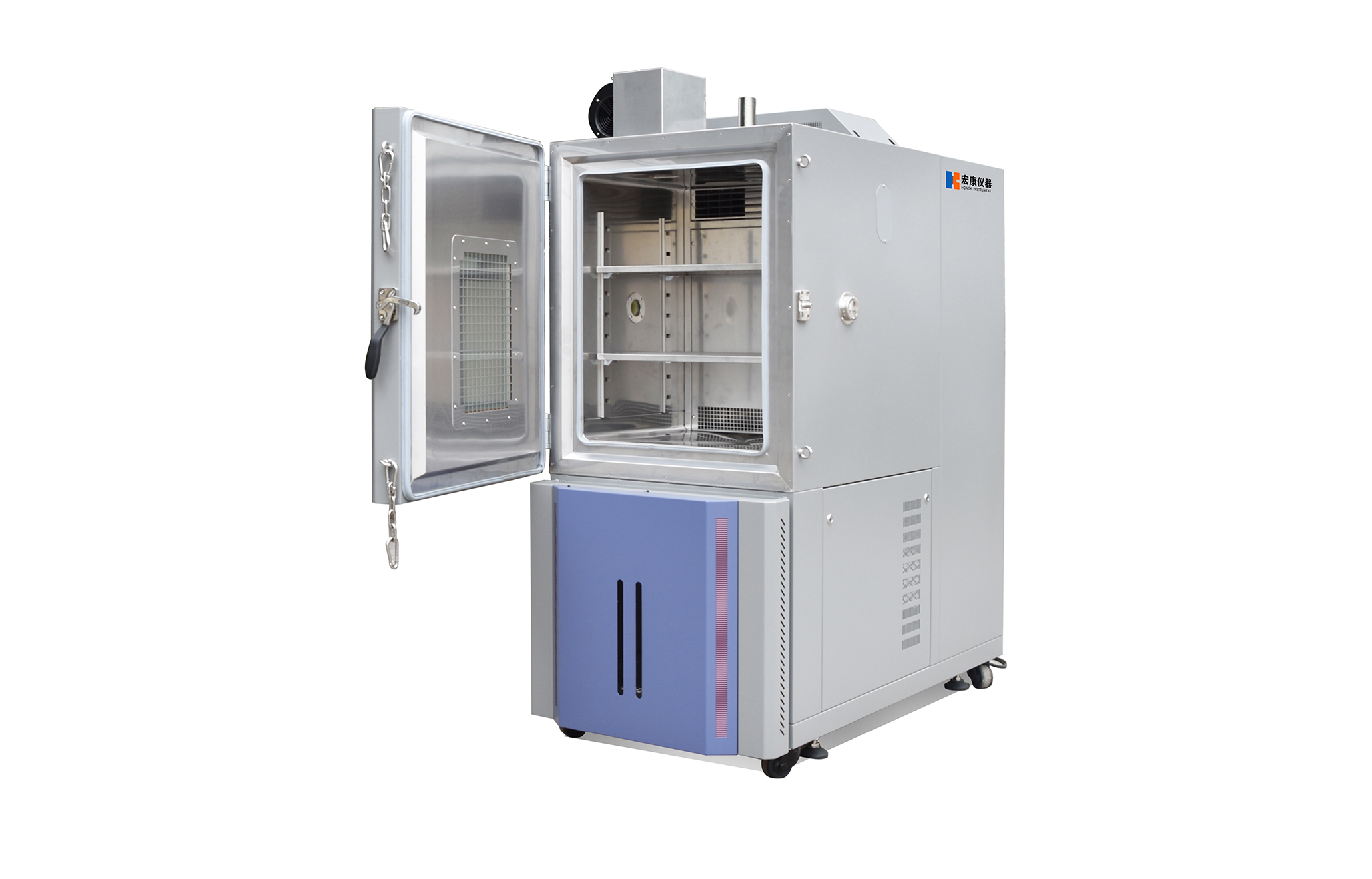

1.4设备外观 本机为上下式结构，箱体上部为试验区、控制器安装在箱门上，电器控制在箱体左后方，安全、可靠。
1.5设备主要功能 主要用于电池安全性能检测中炉热试验、加热测试等（适用于 3C 单体电芯或3C 电池组小于 10AH）。
1.6.内箱尺寸 （W*H*D，单位：mm）600*600*500
1.7.外箱尺寸 （W*H*D，单位：mm）約830*1600*1900（含顶部电机高度）
1.8温度范围 RT+10℃～+150℃可任意调节
1.9.控制精度
温度分辨率：0.01℃ 温度偏差：±0.5℃
温度均匀度：≤ 2℃ 温度波动度：±0.5℃
升温速率：5℃±2℃/min（线性可调节）
负载：3KG
2.0.计时设置 9999H59M59S可设置
2、箱体组成结构
2.1.内箱材料 SUS304#不锈钢板，1.2mm厚
2.2.外箱材质 冷轧钢板烤漆处理1.2mm厚
2.3.照明功能 门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态；
2.4.排烟功能 测试产生的烟雾废气可通过顶部的鼓风机通过管道排放到室外；排烟孔直径50mm，排烟管；
2.5.安全防爆 门装有 20mm 厚度的钢化防爆玻璃；玻璃前面安装了一张活动的不锈钢丝隔网,增加安全性能,同时也方便抽取清理；外部的链接铰链门锁采用高强度的标准配件，安全,方便安装与更换；箱体后部带有防爆泄压门 300*300mm。
2.6.保温材质 采用耐火级高强度 PU 聚氨酯发泡保温绝缘材
料(比一般 PU 更具断热,耐火功效),保温系数:小于 0.0212kcal/m∙hr，厚度100MM
2.7.组成 测试区、风机、电热、电气、控制器
2.8.温度控制 控制器、固态继电器、电热、循环风机、PT-100传感器
2.9.箱门及观察窗 单开门防爆把手、防凝露电热装置，真空自动除雾透明带照明灯观察窗，尺寸230X270mm
3.0.密封条 耐高温硅胶密封条
3.1.引线测试 开Φ50mm的测试孔或由客户指定测试孔尺寸，并附上相应保温隔热配件及专用的密封软塞
3.2.样品架 箱内设置可随意调整的样品分度架及样品放置托盘架，标准配置2块，每块承重15KG均匀分布
3.3.箱体移动 箱体底部安装移动脚轮及定位脚杯
3.4.总重量 约260KG
4、电气控制系统：7寸真彩宽屏控制器
4.1控制器 设定范围：最大温度范围上下限5℃
显示分辨率：温度：0.01℃；时间：0.1min;
温度测量：PT100型铂金电阻
RS-232/R485通讯界面：可显示曲线,资料获取,可做为监控及遥控系统
4.2.画面显示功能 温度设定(SV)实际(PV)值直接显示
可显示执行程序号码,段次,剩余时间及循环次数, 运转时间显示
程序编辑以及图形曲线显示
具单独程序编辑画面,每页可输入4个段次温湿度,时间
定点或程序动作状态显示
语言转换可以切换中文/英文
大屏7寸真彩显示屏幕
5、加热加湿、除湿系统
5.1.加热发热管 采用进口镍铬合金电加热器
5.2.加热控制方式 无触点等周期脉冲调宽，SSR（固态继电器）
5.3.热恒定方式 智慧型自动加温，P.I.D控制达到所需要的温度
6、空气风量循环系统
6.1.试验样品放置在测试空间内，需要保证样品表面温度及湿度的均匀性，必须对测试空间气流进行强制循环。本设备内置空气间、循环风道及不锈钢循环风机，通过顶部背叶窗及散流器，风均匀的从顶部吹出，将调和室中调和好的温度、湿度散发到测试空间，从而达到均匀的控制温湿度的目的
6.2.采多翼离习式风扇及密封型马达,不易失油及束心
6.3.扩散重直,水平交换,弧型循环送风方式
6.4.可调式侧吹出风口及护网回收口
6.5.特殊订制可调式百叶送风循环系统
7、安全保护系统
7.1.附有无熔丝保护开关
7.2.极限超温，风机、电机过热继电器保护
7.3.电源：漏电保护，超载及短路保护
7.4.温湿度过零点闸流体功率控制器保护
7.5.
8、设备工作环境
8.1.环境温度：0～35℃
8.2.环境湿度：20%RH～90%RH，非冷凝
8.3.设备噪音：≤50db在机台正前方离机台1米并离地面1.2米处测量
9、设备使用需求
9.1.使用场地 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘；附近没有强电磁辐射源
A：不小于400mm
B：不小于400mm
C：不小于1000mm
9.2.场地地面承重能力 不小于200kg/m2；设备周围留有适当的维护空间,使用场地适当考虑设备排水问题
9.3.设备用电 AC 380V±10%,50Ｈz±1Ｈz，独立配置相应容量的空气或动力开关，设备配线长约3米
9.4.设备功率 10KW，最大电流20A
