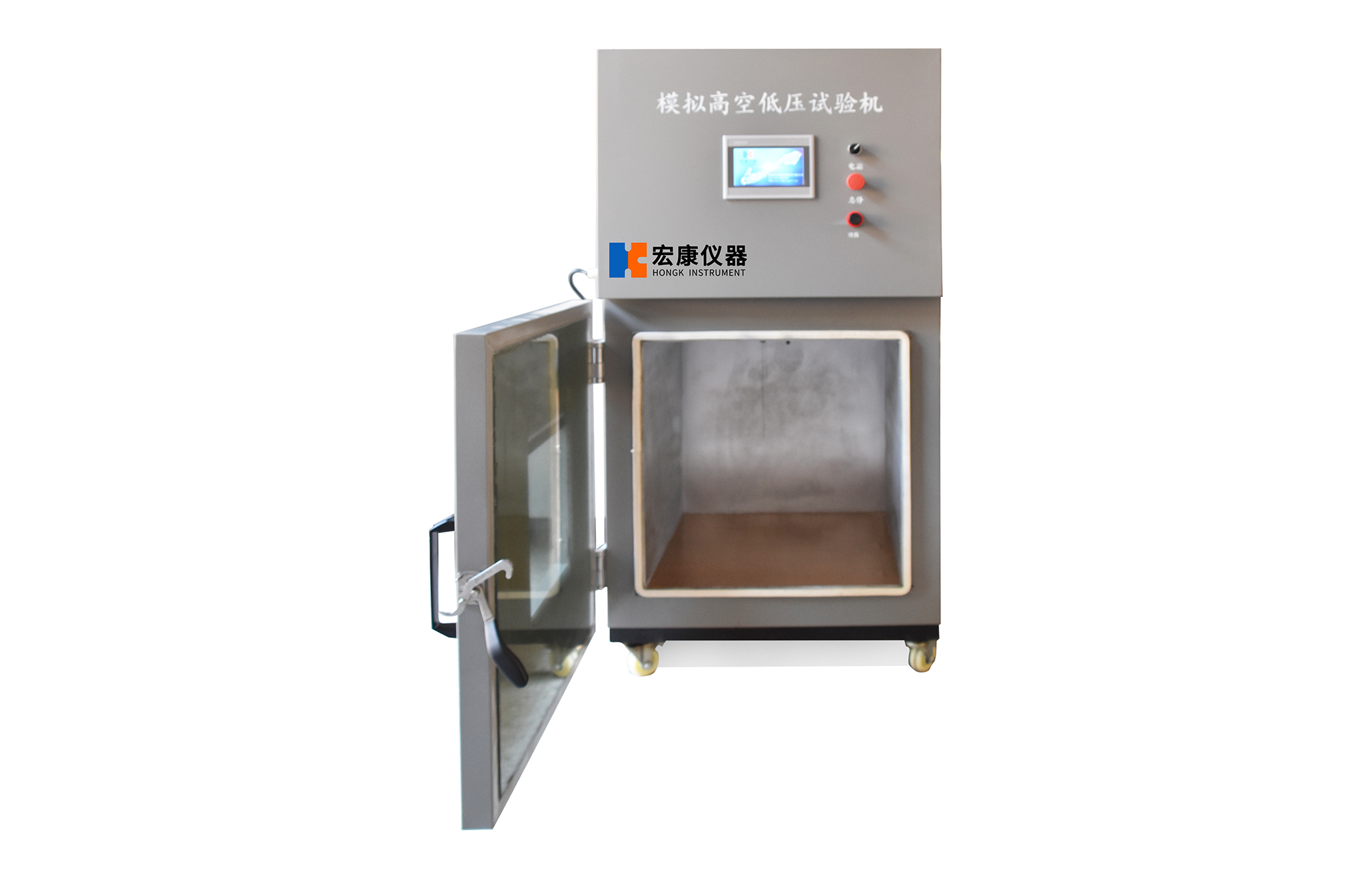

型号： HK-DY-180
时间：2024-11-13
访问量：3184
一、设备用途:
电池低压（高海拔）模拟试验，所有的被测样品均在 11.6kPa(1.68psi)的负压下测试；测试最终结果要求电池不能爆炸或是着火。另外，电池不能冒烟或是漏液。电池保护阀不能被破坏。
二、设备特点及功能：
1.箱体采用优质冷轧钢板，表面静电粉末喷涂，涂层坚硬牢固，具有极强的防锈能力；
2.工作室为优质钢板，圆角造型、光滑、流畅、极易清洁；
3.试验箱体前门采用加强设计，门右边装强力门锁扣,有效的封锁门,锁扣采用加强的设备专用标准件；底部装四个脚轮，方便移动和固定；
4.本机采用PLC 触摸屏控制系统,方便直观,可轻易的控制每一个输入的测试参数；
5.防爆玻璃视窗贴防爆膜，双重保护；
6.照明功能，安装于视窗外部，反射到内箱，既可清晰看到内箱状况又保证照明灯的寿命与安全；
7.工作室与玻璃门之间装有橡胶密封圈，以保证箱内达到较高的真空度；
8.一体式：低压箱在下边，真空泵在上边；可自动设置真空值，自动补充真空。
三、测试相关标范：
UN 38.3 《关于危险货物运输的建议书-试验和标准手册》第三部分 38.3 节标准要求：
试验电池和电池组必须在压力等于或低于 11.6 千帕和环境温度（20±5℃）下存放至少 6 小时。接收标准：如果无重量损失、无渗漏、无排气、无解体、无破裂和无燃烧，并且每个试验电池或电池组在试验后的开路电压不小于其在进行这一试验前电压的 90％。电池和电池组即符合这一要求。有关电压的要求不适用于完全放电状态的试验电池和电池组。
四、控制说明：
PLC 触摸控制,可触摸手动输入控制的真空值,以及真空单位……等,测试时可显示实际的测试结果,相对应的测试数据。
五、辅助功能：
1.照明功能：门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态；
2.安全防爆：门装有 20mm 厚度的钢化防爆玻璃；门内部加焊了加强筋使门更加牢固，锁采用高强度的标准配件.安全,方便安装与更换。
六、技术原理：
1.要求真空室为一个完全密封的容器，圆形或方形；
2.抽真空原理：在完全密封的真空室连接一条管出来，通过手动阀或电磁后，再连接到真空泵的抽气口；抽到所需真空度时，停止真空泵工作，同时关闭手动阀或电磁阀，使箱内保持一定真空度；同时安装真空表进行显示真空度；
3.启动真空泵后，真空泵将完全密封容器中的空气压缩出来，使箱内压力低于环境压力，通过排气口，排到环境中，将箱内的空气全部抽走，来达到真空效果；负压越低，真空度越高；
4.箱内完全恢复空气时，启动充气功能，将环境空气充到箱内，与环境压力相同时，即完全恢复；
5.以此循环使用进行真空试验。
七、技术参数：
|
1. 温度范围 |
常温（须通过控制实验室内部温度来达到要求，即需使实验室温度达到此范围（20℃+5℃），方可保证低温箱内的温度在此范围） |
|
2.显示方式 |
PLC 触摸屏显示 |
|
3. 真空度 |
标准要求为 11.6Kpa |
|
4.精度 |
0.1Kpa |
|
5.调节范围 |
5~101Kpa |
|
6.单位 |
Kpa |
|
7. 时间范围 |
99H59M59S（可设置） |
|
8.尺寸 |
W600 X D500 X H600mm； |
|
9.内箱材质 |
6mm 不锈钢板 或 10mm 厚 45#钢烤漆 |
|
10. 外型尺寸 |
W870 x D780 x H1550 mm |
|
11.外箱材质 |
SECC 钢板，精粉体烤漆处理,厚度为 1.2mm |
|
12.箱门 |
单门，开观察窗，冷拉手门锁 |
|
13.视窗尺寸 |
390 X 360mm(20mm 厚钢化防爆玻璃) |
|
14.电源 |
AC 220V±10% 50HZ |
|
15. 功率 |
1.5KW |
|
16.机台重量 |
约 120KG |
标准配置：
|
1.置物架 |
2 块 |
|
2.真空泵 |
1 台 |
|
3.操作说明书 |
1 本 |
