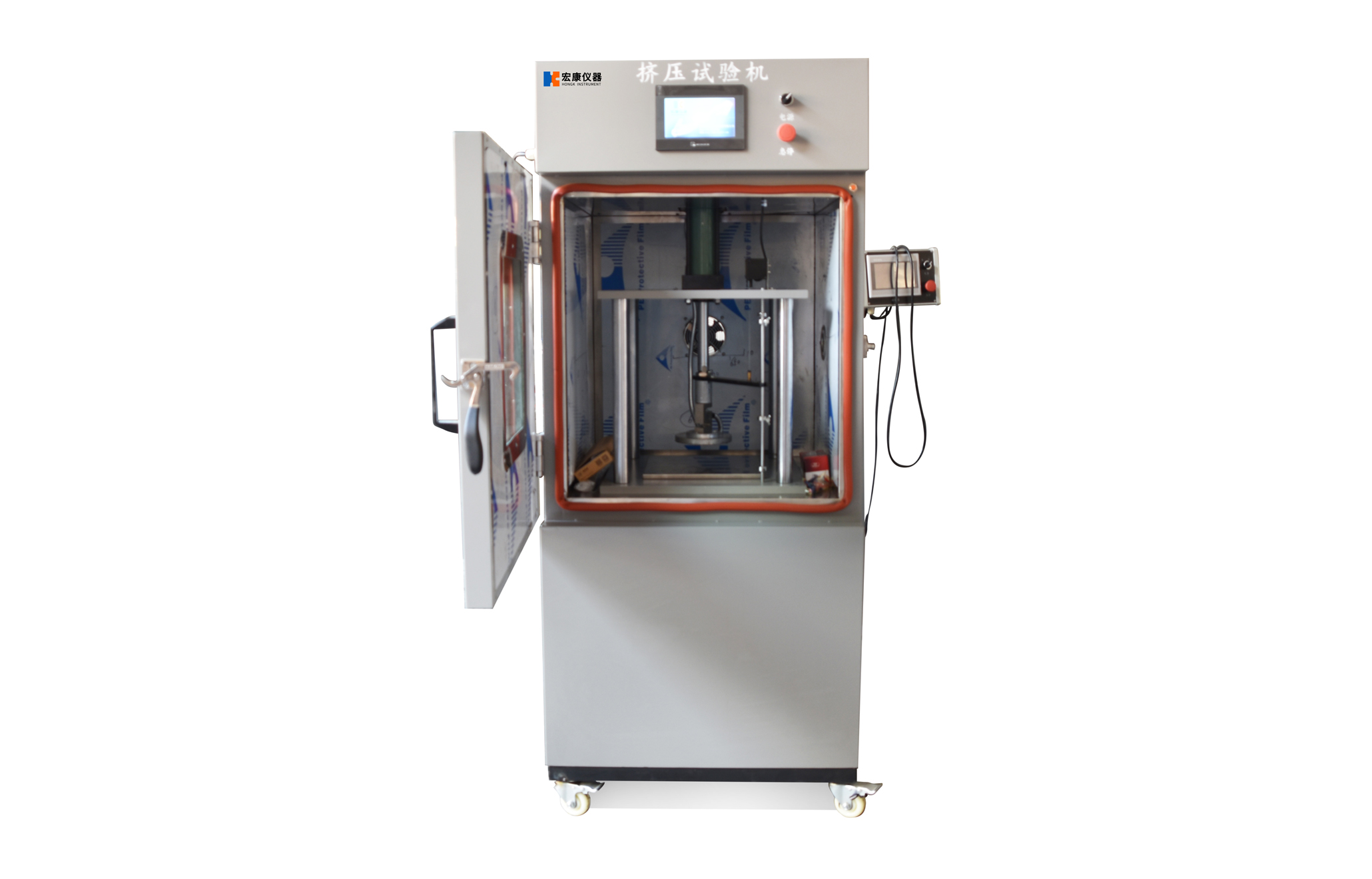

电池针刺挤压试验机

型号:HK-JY-130

时间:2024-11-13

访问量:3225

Update time:[2022-06-17]
特色 参数 配件

一、设备介绍:

1.用途模拟各类动力锂电池极在使用过程中,电池遭受挤压的情形,人工呈现电池在遭受挤压时可能出现的不同状况

2.原理将电池放在两个挤压板之间,将压力施加到被挤压电池上,达到最大压力后自动回位;

3.符合标准:

GB 31241-2014《便携式电子产品用锂离子电池和电池组 安全要求》标准要求:

电池按照规定的试验方法充满电后,将电池置于两个平面内,垂直于极板方向进行挤压,两平板间施加13.0kN±0.78kN的挤压力,一旦压力达到最大值即可停止挤压试验,试验过程中电池不能发生外部短路。

A.电池两个平的表面之间进行压缩,压缩力通过一个φ32mm 的液压活塞施加,压缩持续进行直至压力达到 17.2Mpa,施加的压力为 13KN,当达到最大压力后泄压。

B.一个圆柱型或方型电池受压时其长轴线平行于液压装置的平面。 方形电池还应沿长轴方向转90°,目的使宽侧及窄侧均承受压缩,每个样品电池仅承受 1 个方向的压缩力,每个测试采用独立的电池。

C.钮扣电池在平面方向施压。

D.通过台钳或具有圆柱形活塞的液压油缸施加压力,使受检的单体电池或单元电池在两个平面之间被挤压。从最初的接触点开始,以约 1.5cm/s 的速度持续进行挤压,直至挤压力达到大约 13KN立即释压。

例:可通过活塞直径为 32mm 的液压油缸产生压力,直至压力达到 17Mpa(约 13KN);

对于圆柱形电池,挤压时电池的长轴应与挤压装置的挤压面;对于矩形电池,挤压力应施加于垂直于电池长轴的两个轴向中的一个,下次再挤压另一轴向;对于扣式电池,则挤压其平面。

每一个单体电池或单元电池只挤压一次。继续观察被检样品 6h

接收标准:电池在检验之中以及在 6h 的观察期内应不过热、不爆炸、不着火。

主要功能

试验箱体的测试区域为 1 个独立的测试区、测试内箱尺寸为 W650xD640xH700mm,测试区内箱采用不锈钢 SUS304 制作;

试验箱体设置有排风系统。箱体顶部装有 1 个鼓风机排放测试区的烟雾;

试验箱体前门采用加强设计,右边装强力门锁扣,有效的封锁门,门内部加焊了加强筋使门更加牢固增加强度;

照明功能门外部装有 LED ,节能高亮度,方便观察测试区电池测试时的状态;

底部装 4 个脚轮,方便移动和固定;

本机采用 PLC 触摸屏控制系统,方便直观,可轻易的控制每一个输入的测试参数;

防爆玻璃视窗贴防爆膜,加装防护钢网,双重保护;

照明功能,安装于视窗外部,反射到内箱,既可清晰看到内箱状况又保证照明灯的寿命与安全;

箱体底部后方安装泄压装置,当压力到达压力开关的压力时,压力门打开自动泄压。

三、设备特点:

1.设计说明

1)动力源采用油压动力,油压站的电机油泵输出控制的压力油输入垂直的油缸,油缸的轴端

压盘精准的施加垂直的测试压力。

2)控制方式PLC 触摸控制,可触摸手动输入控制的压力,以及压力单位…等,测试时可显示实

际的测试结果,相对应的测试数据。

2.安全保护系统

1附有无熔丝保护开关

2试验箱极限超温,风机、电机过热继电器保护

3电源漏电保护,超载及短路保护

4温湿度过零点闸流体功率控制器保护

3.设备工作环境

1环境温度:035

2环境湿度:20%RH90%RH,非冷凝

3设备噪音:50db在机台正前方离机台1米并离地面1.2米处测量

4使用场地:地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘;附近没有强电磁辐射源

5场地地面承重能力不小于200kg/m2;设备周围留有适当的维护空间,使用场地适当考虑设备排水问题

6设备用电:AC 380V/2.5KW,独立配置相应容量的空气或动力开关,设备配线长约3

四、设备参数:

1.压力范围

2KN15KN(可调);

2.上压盘直径为

150mm(不小于 20cm²)

3.力值误差

±1%

4.单位转换

Kg/N/Lb(公斤/牛顿/英镑)三种单位转换;

5.挤压速度

1~900mm/min(带显示);

6.速度精度

1mm

7.速度误差

±1%

8.钢针

φ4  φ6  φ8  φ10  可任选 长150mm

9.针刺速度

015mm / 可调

10.针刺力量范围

03000N  误差±1%  分辨率 1N

11.测量电压范围

0~10V一通道

12.电压精度

1mv

13.箱门

单门,开观察窗,冷拉手门锁;

14.试验动力方式

液压;

15.显示方式

PLC 触摸屏显示测试参数;

16.最大测试空间

W650 X D640 X H700mm

17.视窗尺寸

390 X 360mm(20mm)

18.排气风扇

鼓风机安装于(接口直径 120mm);

19.补风口

箱体侧面开有一个直径 50mm 补风口(也可用于测量电压等)

20.箱体底部

底下装有四个万向滑轮,可自由移动,并带有固定脚杯;

21. 照明

箱体视窗装有照明灯;

22.箱体尺寸

W765 X D750 X H1800mm

23.电源

AC 380V±10% 50HZ

24 功率

2.5KW

25.机台重量

350KG

五、附件清单:

1.基本配置整套测试冶具组成;

2.显示控制方式PLC 触摸屏控制

3.挤压上压盘φ150mm:1

4.内六角扳手: 1

5.操作说明书:1
