型号：HK-DL-1000A
时间：2024-11-13
访问量：3631
一、设备介绍：

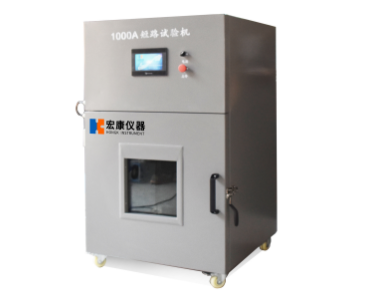

温控短路试验箱为上下式结构，箱体下部为试验区、控制器安装在箱门上面，电器控制在箱体上部分，安全、可靠；遥控大电流短路装置综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内阻范围80mΩ，从而获得试验要求的最大短路电流；另外，在短路装置的线路设计上也须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。
满足标准:GB、IEC、EN、UN38.3、UL 2054、QC/T 744-2006、QC/T 743-2006等标准规范；
二、设备功能:
1.控制方式：PLC 触摸屏控制系统,方便直观,全自动恒温,温度迅速补偿功能.超负载自动断电系统，温度到达所设定时间时，断电报警指示。
2.辅助功能：排烟功能测试产生的烟雾废气可通过顶部的鼓风机通过管道排放到室外。
3.安全防爆：
（1）门装有 20mm 厚度的钢化防爆玻璃，玻璃前面安装了一张活动的不锈钢丝隔网,增加安全性能,同时也方便抽取清理；
（2）门内部加焊了加强筋使门更加牢固增加强度；
（3）外部的链接铰链门锁高强度的标准配件，安全,方便安装与更换；
（4） 泄压装置，设备后部开有泄压门，开口尺寸 300*300mm。
4.大电流接触器:
（1）远距离接通与断开直流工作电压至 10V；
（2）额定工作电流 400A，装有采用串联磁吹纵隔板陶土灭弧罩灭弧系统；
（3）平面布置整体结构，电磁系统及主触头灭弧系统分别固定在安装底架上，采用棱角转动的拍合式电磁系统及双绕组吸引线圈，在转动棱角上加装压棱装置。主触头由紫铜制成。触点接触电阻低，反应速度快；
5.遥控控制器:
（1）长距离无线控制；
（2）工作可靠，稳定，具有自锁和互锁功能，抗干扰能力强，寿命长；
6.电压测量:
（1）电压范围：0~10V，保证试验精度；
（2）精度：±0.2%F.S；
（3）采集速率：250ms 1 通道
7.电流测量:
（1）电流范围：0~1000A DC；
（2）精度：±0.5%F.S；
（3）采集速率：250ms 1 通道;
8.温度采集:
（1）温度范围：0℃~500℃；
（2）精度：1.5℃
（3）采集速率：250ms 2 通道
9.安全保护系统
（1）附有无熔丝保护开关
（2）极限超温，风机、电机过热继电器保护
（3）电源：漏电保护，超载及短路保护
（4）温湿度过零点闸流体功率控制器保护
10.设备工作环境
（1）环境温度：0～35℃
（2）环境湿度：20%RH～90%RH，非冷凝
（3）设备噪音：≤50db在机台正前方离机台1米并离地面1.2米处测量
11.使用场地
（1）地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘；附近没有强电磁辐射源
（2）场地地面承重能力,不小于200kg/m2；设备周围留有适当的维护空间,
（3）设备用电AC 220V；2.5KW;独立配置相应容量的空气或动力开关，设备配线长约3米
三、设备参数
|
最大短路电流 |
1000A； |
|
装置内阻 |
80±20mΩ(负载电流 1000A)； |
|
3. 遥控距离 |
无固体阻隔 7m； |
|
4. 机械寿命 |
30万次； |
|
温度范围 |
RT+10℃ ~ +80℃（可调）； |
|
温度波动度 |
±1℃ |
|
温度偏差 |
±2℃； |
|
视窗尺寸 |
390 X 360mm(厚 20mm)； |
|
排气风扇 |
鼓风机安装于顶部，排烟管在后部伸出，直径 120mm； |
|
补风口 |
箱体侧面开有一个直径 50mm 补风口(也可用于测量电压等)； |
|
箱体底部 |
底下装有四个万向滑轮,可自由移动，并带有固定脚杯； |
|
照明 |
箱体视窗装有照明灯； |
|
内箱尺寸 |
W600xD600xH600mm； |
|
外箱尺寸 |
W870xD865xH1450mm； |
|
箱体材质 |
冷扎板烤漆； |
|
电源 |
AC 220V±10% 50HZ； |
|
功率 |
2.5KW; |
